"Ngeyel Tetep, Baper Jangan"
DXing Itu Hobi. NGDXC Itu Gaya!
NGDXC - NASI GORENG DX CLUB

Di dunia mode digital seperti WSJT-X, JTDX, FLDIGI, sampai N1MM Logger+, ada satu benda kecil yang sering diremehkan…
padahal tanpa dia hidup bisa berantakan:

πŸŽ›οΈ CAT / Interface

Kadang pemula mikir:

“Ah tinggal colok audio ke laptop selesai…”

Lalu 10 menit kemudian:

  • TX nyangkut πŸ”₯
  • FT8 gak mau transmit 😭
  • Radio pindah frekuensi sendiri πŸ‘»
  • Audio overdrive kayak toa hajatan πŸ’₯
  • N1MM diem seribu bahasa πŸ˜†

Nah… mari kita bedah santai ala NGDXC 😎

πŸ“‘ Apa Itu CAT?

CAT = Computer Aided Transceiver

Bahasa gampangnya:

Laptop bisa “ngobrol” sama radio.

Jadi software bisa:

  • ganti frekuensi otomatis
  • baca mode radio
  • PTT otomatis
  • sinkron logging
  • kontrol saat contest

Tanpa CAT:
πŸ‘‰ operator jadi “remote control manusia” πŸ˜†

🎧 Apa Itu Interface Digital?

Interface adalah “jembatan damai” antara:

  • audio radio
  • audio laptop
  • kontrol PTT
  • isolasi grounding

Karena kalau langsung asal colok…

⚠️ sering muncul:

  • dengung
  • RF balik
  • noise
  • laptop kesetrum cinta RF πŸ˜†

🧰 Fungsi Interface Digital

βœ… Untuk FT8 / FT4

  • kirim audio bersih
  • RX stabil
  • PTT otomatis
  • minim noise

βœ… Untuk RTTY

  • keying lebih presisi
  • FSK bisa lebih stabil
  • contest lebih nyaman

βœ… Untuk N1MM Contest

  • auto bandmap
  • auto logging
  • auto frequency tracking
  • integrasi radio + logger

πŸ› οΈ Jenis Interface yang Sering Dipakai

1️⃣ USB Soundcard Murah

Yang bentuknya kecil warna putih itu πŸ˜†

Kelebihan:

  • murah meriah
  • cukup buat FT8 santai

Kekurangan:

  • noise kadang tinggi
  • gampang kena RF

Cocok:
πŸ‘‰ pemula HF digital

2️⃣ Interface Rakitan Sendiri πŸ”₯

Nah ini favorit anak bengkel radio 😎

Biasanya isi:

  • trafo isolasi audio
  • optocoupler PTT
  • USB soundcard
  • kabel CAT

Keuntungan:

  • murah
  • bisa custom
  • lebih tahan RF

Bonus:
πŸ‘‰ ada rasa bangga:

“Ini bikin sendiri om!” πŸ˜†

3️⃣ Interface Profesional

Contoh:

  • Signalink
  • RigExpert
  • Digirig

Enak:

  • plug and play
  • stabil
  • minim drama

Minus:
πŸ’Έ dompet bisa mode QRT sementara πŸ˜†

πŸ”§ Bahan Membuat Interface Sederhana

πŸŽ’ Yang Dibutuhkan

Audio

  • USB soundcard murah
  • trafo isolasi 600:600
  • jack audio 3.5mm
  • kabel shielded

PTT

  • optocoupler PC817
  • transistor kecil
  • resistor

CAT

  • USB to TTL / USB serial
  • kabel sesuai radio

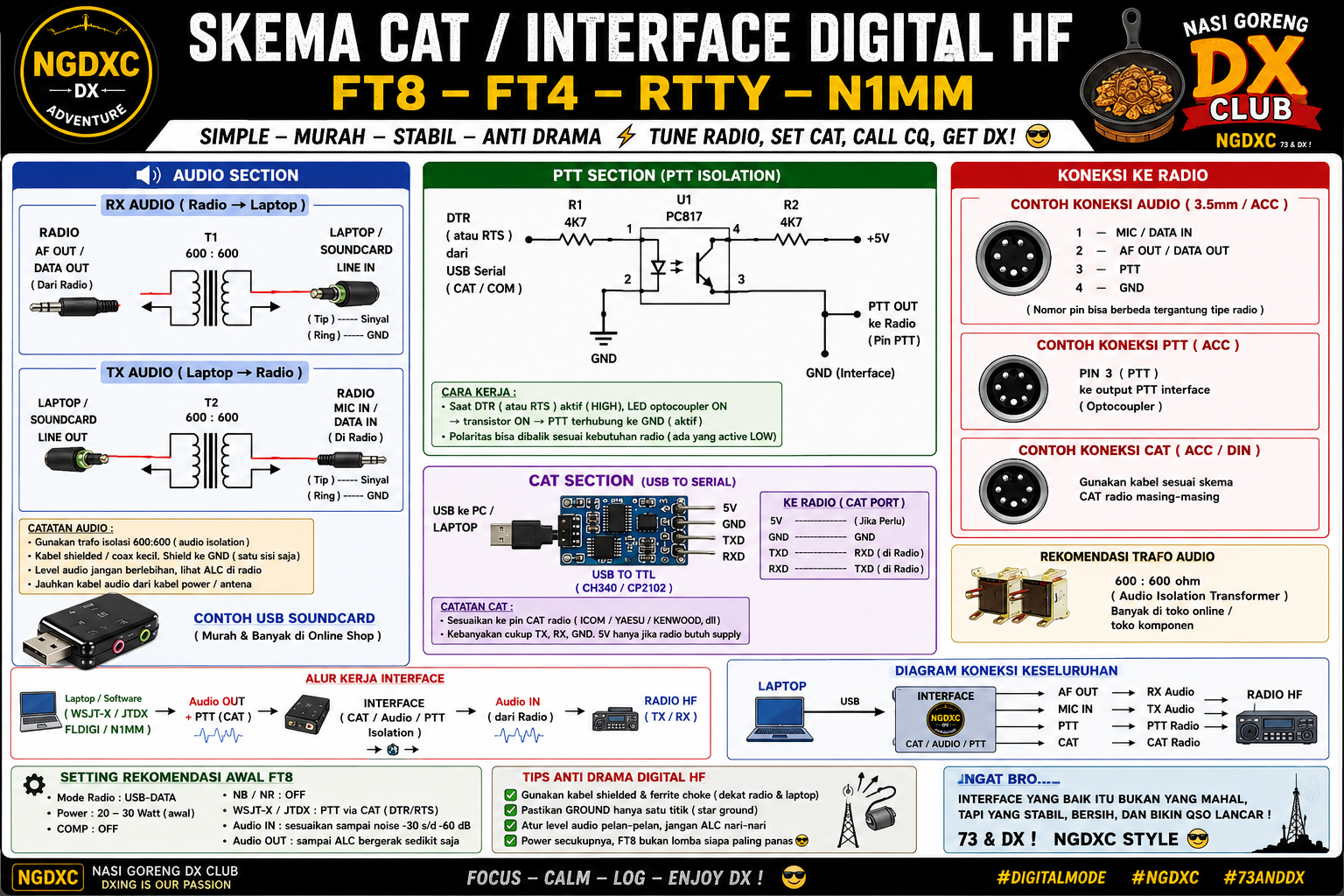

πŸ“· Skema Dasar Sederhana

RX Audio

RADIO AF OUT
➑️ trafo isolasi
➑️ LINE IN laptop

TX Audio

Laptop OUT
➑️ trafo isolasi
➑️ MIC / DATA IN radio

PTT

USB serial RTS/DTR
➑️ optocoupler
➑️ PTT radio

⚠️ Kenapa Harus Pakai Isolator?

Karena HF itu kadang barbar πŸ˜†

Kalau RF balik:

  • mouse gerak sendiri πŸ‘»
  • waterfall loncat-loncat
  • suara digital pecah
  • laptop freeze pas CQ 😭

Trafo isolasi membantu:
βœ… putus ground loop
βœ… kurangi RF balik
βœ… audio lebih bersih

πŸ”Œ CAT vs VOX

🎀 VOX

Radio TX saat ada audio.

Praktis…
tapi kadang:

  • kipas angin ikut TX 😭
  • bunyi notif WA bikin transmit πŸ˜†

πŸŽ›οΈ CAT/PTT

Software yang kontrol TX langsung.

Lebih profesional:
βœ… stabil
βœ… cepat
βœ… cocok contest
βœ… cocok FT8 nonstop

βš™οΈ Setting Dasar FT8 HF

πŸ“» Di Radio

  • Mode USB-DATA
  • Compressor OFF
  • NB/NR OFF dulu
  • Power kecil dulu (20–30W)
  • ALC jangan mentok

πŸ’» Di WSJT-X / JTDX

Radio Tab

  • pilih COM port CAT
  • baud rate sesuai radio
  • PTT via CAT atau RTS

Audio Tab

  • pilih USB soundcard
  • input/output jangan salah πŸ˜†

πŸ“ˆ Setting Audio yang Benar

RX

Waterfall jangan terlalu hitam
jangan terlalu putih

Ideal:
πŸ‘‰ noise sekitar 30–60 dB

TX

ALC cukup bergerak dikit.

Kalau ALC nari poco-poco:
πŸ’₯ audio terlalu besar

Akibat:

  • splatter
  • signal jelek
  • tetangga band ngamuk πŸ˜†

πŸ† Untuk N1MM Contest

Kalau CAT aktif:
βœ… freq otomatis kebaca
βœ… band berubah otomatis
βœ… logging cepat
βœ… bisa SO2R lebih gampang

Dan yang paling penting…

gak salah ketik frekuensi pas panik pileup πŸ˜†

⚑ Masalah yang Sering Terjadi

❌ CAT Tidak Connect

Biasanya:

  • driver belum benar
  • COM port salah
  • baud rate beda

❌ FT8 Tidak Mau TX

Cek:

  • PTT
  • VOX
  • output audio
  • mode DATA

❌ RF Balik

Solusi:
βœ… choke ferrite
βœ… ground bagus
βœ… kabel shielded
βœ… power jangan barbar πŸ˜†

🧲 Tips Anti Drama Digital HF ala NGDXC 😎

πŸ”Ή Pakai ferrite

Dekat laptop & radio.

πŸ”Ή Pisahkan kabel audio dan power

Jangan dililit kayak mie instan πŸ˜†

πŸ”Ή Jangan overpower FT8

FT8 bukan lomba siapa paling panas PA 😭

πŸ”Ή Gunakan mode DATA

Bukan mode mic biasa.

πŸ”Ή Test dulu di daya kecil

Naikkan pelan-pelan.

πŸ˜‚ Penutup

Mode digital HF itu sebenarnya:

“bukan sulap bukan sihir”

Yang penting:
βœ… audio bersih
βœ… CAT stabil
βœ… RF gak ngamuk
βœ… setting santai

Karena kadang masalah terbesar bukan di radio…

tapi:

kabel bekas laci 2012 yang disambung isolasi hitam 14 lapis πŸ˜†

πŸ“‘ NGDXC Style Reminder

FT8 itu tenang…
yang panik biasanya operatornya πŸ˜­πŸ˜†
